案例分享 | 陆恒环境在线监测系统入驻华通电脑（惠州）有限公司，以数字化传感技术守护PCB行业水环境安全

项目名称：广东惠州博罗印刷手机电路板在线监测项目

合作单位：东莞市莞城银泰仪器经营部

项目地点：广东省惠州市博罗县湖镇镇湖广路168号华通电脑（惠州）有限公司

所属行业：印刷电路板（PCB）

服务团队：浙江陆恒环境科技有限公司（十九年水质检测仪器厂家）

项目背景：PCB产业环保升级，在线监测势在必行

华通电脑（惠州）有限公司是全球领先的印刷电路板（PCB）制造企业，位于广东省惠州市博罗县湖镇镇。公司主要生产手机电路板等高端PCB产品。据公开信息，华通电脑（惠州）有限公司2019年产值达92亿元，每天生产新鲜用水约8928吨、排放废水8183吨。公司废水处理设施日处理量达9600m³，采用“物化+A3O+MBR”先进工艺，回用率达50%，出水COD≤30mg/L，NH₃-N≤0.5mg/L。

印刷电路板行业已被列为重点污染源监控行业。根据《电子工业水污染物排放标准》（GB 39731-2020） ，印制电路板企业需执行严格的废水排放限值。同时，《印制电路板废水治理工程技术规范》（HJ 2018-2018） 明确规定，废水处理系统应设置水质分析监测装置。PCB废水中含有大量金属离子（Cu²⁺、Ni²⁺等），成分复杂、浓度高，同时含有高浓度有机物（油墨废水COD可达10000mg/L甚至更高）、氨氮、氰化物、氟化物、磷等污染物。

随着环保监管要求的日趋严格，华通电脑（惠州）有限公司高度重视废水处理与排放的在线监控工作。根据惠州市生态环境局博罗分局出具的入河排污口设置决定书，华通电脑（惠州）有限公司工业废水排放量8680m³/d，COD、氨氮、总磷、总氮等4项主要指标最高允许排放浓度分别为30mg/L、1mg/L、0.3mg/L、13mg/L。

为满足严格的废水排放标准和环保部门的数据联网要求，华通电脑（惠州）有限公司亟需一套高精度、全自动、可灵活扩展的在线水质监测系统，以实现对废水处理关键指标的24小时连续监控。经过严格的技术比选，项目合作方东莞市莞城银泰仪器经营部最终选择与深耕水质检测领域十九年的浙江陆恒环境科技有限公司达成合作，为华通电脑（惠州）有限公司量身定制“通用型控制器+数字水硬度传感器+数字浊度传感器”在线监测解决方案。

核心需求：硬度与浊度双参数在线监测，适应PCB复杂废水工况

作为PCB行业废水排放监控的重要环节，华通电脑的在线监测面临多重挑战：

1. 硬度与浊度双参数同步监测需求：PCB生产过程中大量使用纯水，水质硬度直接影响产品品质和工艺稳定性。同时，废水中含有大量悬浮物和胶体物质，浊度是衡量废水处理效果的重要指标。硬度与浊度的在线监测，对于确保PCB生产工艺用水质量和废水处理达标排放均具有重要意义。

2. PCB废水水质成分复杂：PCB废水中含有大量金属离子、表面活性剂、油墨、绿油、有机分散剂、光亮剂等复杂成分，对在线监测设备的抗干扰能力和长期稳定性提出了极高要求。

3. 数据联网与远程监管：作为重点污染源监控单位，在线监测数据需实时上传至环保部门监控平台，仪器须具备自动校准、数据存储与远程传输功能。

4. 系统可扩展性需求：随着环保要求的不断提升和工艺的持续优化，在线监测系统需要具备良好的扩展能力，能够灵活接入更多类型的传感器，满足未来监测参数增加的需求。

陆恒解决方案：LH-D6901控制器+LH-DH320硬度传感器+LH-DZ09浊度传感器

凭借十九年水质检测仪器研发生产的深厚积累，以及对PCB行业废水特性的充分研判，陆恒环境为华通电脑（惠州）有限公司量身定制了“智能控制器+数字硬度传感器+数字浊度传感器”在线监测解决方案。项目配置的核心设备如下：

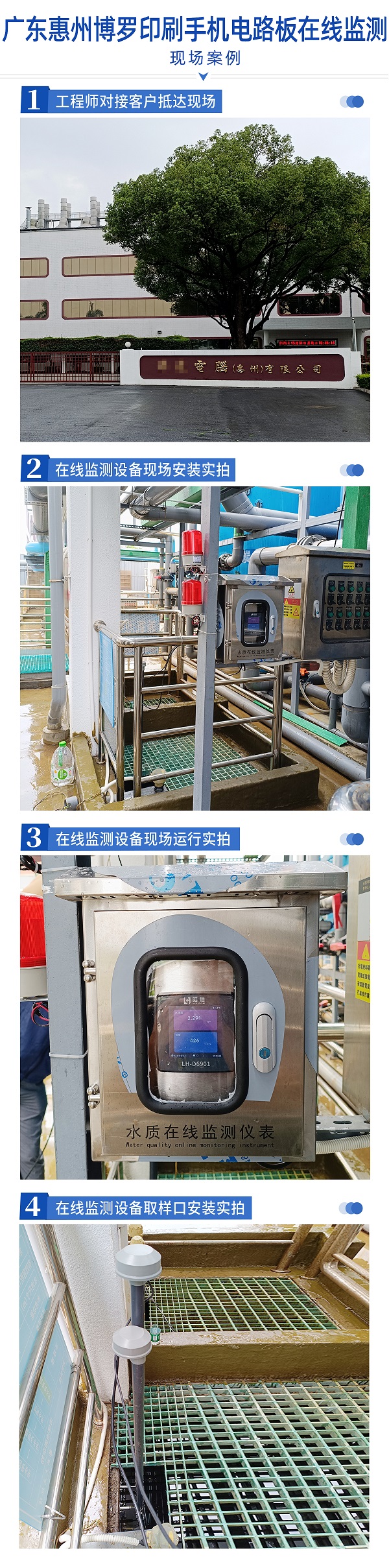

所有设备安装于华通电脑（惠州）有限公司废水处理站标准化监测站房内，系统集成度高、运行协调性好，形成从水样采集→自动分析→数据采集→远程传输的完整闭环。

产品亮点解析

LH-D6901在线通用型控制器：智能监测的“中枢大脑”

LH-D6901是一款智能的在线控制器，广泛应用于污水厂、自来水厂、水站、地表水等领域水质检测以及电子、电镀、印染等过程领域。其核心优势包括：

• 模块化设计，灵活扩展：采用数字式、模块化设计，内置识别三十多种传感器，可任意组合，预留强大的扩展功能。支持同时接入4个传感器，满足多参数同步监测需求。

• 智能操作，直观便捷：配备78×78mm CTP触摸超清屏，界面易操作，结果一目了然。

• 多种输出方式：支持Modbus、4-20mA、JSON格式数据通讯。具备RS485输出，可实现modbus-RTU/JSON通讯。

• 数据管理完善：默认保存10万条历史数据，包括历史数据、报警记录、操作日志、实时曲线等内容。

• 高防护等级：主机IP65防护等级，适应工业现场复杂环境。

LH-DH320数字水硬度传感器：硬度监测的“精准标尺”

LH-DH320数字水硬度传感器采用先进的离子选择电极法（ISE法） ，灵敏度高，信号响应迅速，测量准确、性能稳定、维护简单。其核心优势包括：

• 宽量程覆盖：测量范围0.2～40000ppm（以CaCO₃计），可覆盖从超纯水到高硬度工业废水的全量程需求。

• 数字化输出：可直接输出RS485信号，支持MODBUS-RTU通讯协议，无需仪表即可直接连接电脑、PLC等设备进行数据采集。

• 自动温度补偿：内置温度传感器，具备自动温度补偿功能，确保在不同水温条件下测量数据的准确性。

• 高防护等级：IP68防护等级，可长期在水下工作，适应PCB废水处理复杂环境。

• 灵活安装：支持流通池安装、浸没式安装，3/4″NPT螺纹，适配不同现场工况。

LH-DZ09数字浊度传感器：浊度监测的“清澈之眼”

LH-DZ09数字浊度传感器采用90°散射光法，近红外光源，符合ISO7027国际标准。LED以一定角度向样品发射近红外光束，设置于和入射光成90°的检测器接收散射光，样品中悬浮物浓度与散射光强成正比。其核心优势包括：

• 宽量程覆盖：测试范围0～3000NTU，可满足从低浊度纯水到高浊度废水的全量程监测需求。

• 抗干扰能力强：采用近红外光源，有效消除色度干扰。内建保护电路，增强抗干扰能力，适应复杂环境。

• 自动清洗功能：自带雨刮器，具有自动清洗功能，大幅降低PCB废水高悬浮物条件下的维护频率。

• 数字通讯输出：支持RS-485、4-20mA传输接口，MODBUS-RTU通讯协议。

• 高防护等级：316L壳体，耐腐蚀能力强；IP68防护等级，可长期在水下工作。

• 低浊度检测能力：配合流通池，可满足低浊度检测（<1NTU） 需求。

客户价值：为PCB行业废水处理筑牢在线监测防线

通过此次合作，华通电脑（惠州）有限公司成功构建了一套高效、精准、可扩展的在线水质监测体系：

1. 硬度浊度双参数全覆盖：LH-D6901控制器搭配LH-DH320硬度传感器和LH-DZ09浊度传感器，一套系统即可完成废水硬度与浊度两个核心指标的24小时连续在线监测。控制器支持同时接入4个传感器，为未来扩展其他监测参数预留了充足空间。

2. 方法完全合规，数据权威可信：LH-DH320硬度传感器采用先进的离子选择电极法（ISE法），灵敏度高、测量准确；LH-DZ09浊度传感器采用90°散射光法，符合ISO7027国际标准。监测数据可直接用于环保部门的监督性检查，有效满足华通电脑入河排污口COD≤30mg/L、氨氮≤1mg/L、总磷≤0.3mg/L、总氮≤13mg/L的严格排放要求。

3. 适应PCB复杂废水工况，稳定可靠：针对PCB废水中含有大量金属离子、油墨、有机分散剂等复杂成分的特点，LH-DH320具备高稳定性和抗干扰能力，LH-DZ09采用近红外光源消除色度干扰并自带雨刮器自动清洗，确保在复杂水质条件下长期稳定运行。

4. 数字化传输，数据联网无忧：两款传感器均支持RS485数字信号输出和MODBUS-RTU通讯协议，与LH-D6901控制器协同工作，实现监测数据的实时采集、存储与远程传输，满足环保部门对重点污染源在线监控的数据联网要求。

5. 模块化设计，灵活扩展：LH-D6901控制器内置识别三十多种传感器，支持随时扩展接入pH、ORP、电导率、溶解氧、余氯、COD等更多类型传感器，为华通电脑未来监测需求的升级提供了充足的扩展空间。

6. 全生命周期服务保障：从现场工况勘查、设备选型、系统集成安装到调试与人员培训，陆恒环境技术团队提供全程技术支持。依据HJ 2018-2018《印制电路板废水治理工程技术规范》 等标准要求，建立了完善的日常运维与定期校准服务体系。

结语

此次合作是陆恒环境在线监测系统在PCB（印刷电路板）行业的成功落地实践。从惠州博罗的手机电路板生产废水排放口，到华通电脑日处理9600吨的废水处理系统，陆恒环境以数字化、模块化的在线监测设备和专业周到的服务，为PCB行业头部企业的环保合规和绿色制造提供了坚实的技术支撑。

作为深耕水质检测领域十九年的国家高新技术企业，陆恒环境始终专注于水质分析仪器和在线监测设备的研发、生产与销售。公司产品严格遵循GB 39731-2020《电子工业水污染物排放标准》 、HJ 2018-2018《印制电路板废水治理工程技术规范》 及ISO7027国际标准，拥有从实验室分析仪器到污染源在线监测系统的完整产品矩阵，涵盖pH、ORP、电导率、溶解氧、浊度、硬度、余氯、COD、氨氮、总磷、总氮、重金属等全系列产品。

未来，陆恒环境将持续聚焦PCB制造、电子工业、城镇污水处理、工业废水治理等核心领域的水质监测需求，以技术创新为驱动，为更多行业客户提供精准、高效、合规的水质在线监测解决方案。
